分布式事务 ​

概念原理和背景 ​

微服务：使用CodeWave的nacos连接器实现。

seata-server：脱离CodeWave平台独立搭建。

CodeWave事务：使用spring事务的默认模式。基于但数据源，不支持跨数据源。

实地场景：大应用拆分后，各应用间使用nacos连接器实现逻辑调用。

案例展示 ​

下图中绿色部分表示低代码业务，黄色部分表示高代码业务。本方案支持高低代码混用。 img.png

技术方案 ​

  1. 使用codewave AOP定义IDE的注解SeataLogicAnnotation，供用户编辑态启用分布式事务开关。CodeWave AOP详见：基于AOP的实现可拓展功能最佳实践
  2. 使用@NaslConfiguration定义nacos和seata的配置，在CodeWave IDE中供用户配置。
  3. 制品启动时，AOP机制会将开启了codewave AOP定义IDE的注解SeataLogicAnnotation的逻辑存储在json文件中。

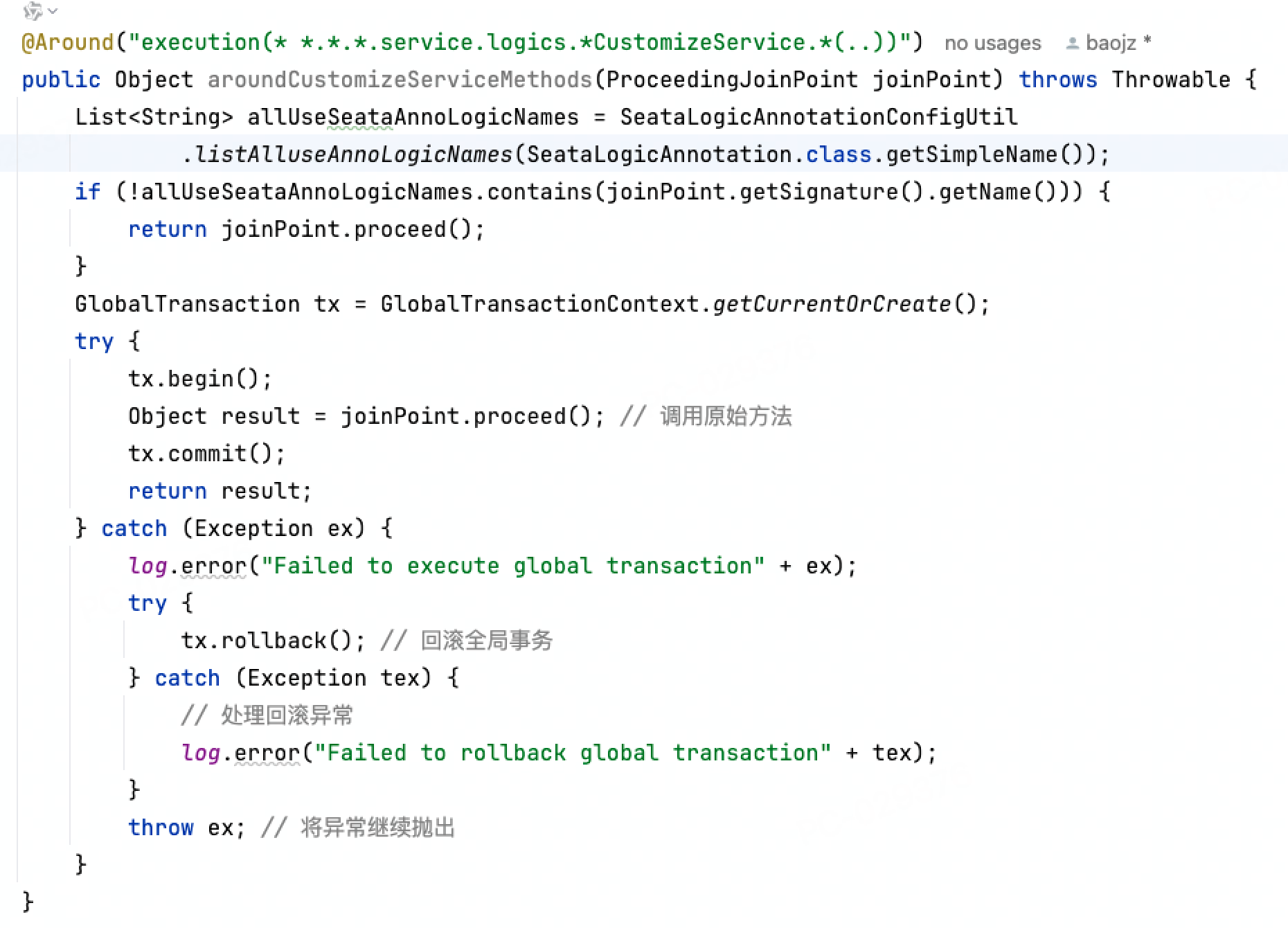

  4. 逻辑被调用时，使用Aspect拦截所有自定义逻辑，依赖库中，判断当前被调用逻辑是否开启SeataLogicAnnotation。若开启，则对逻辑做手动编程式事务管理。


实操演示 ​

  1. 新增undo_log表

必须确保每个业务数据库中都创建了undo_log表

    CREATE TABLE `undo_log` (
      `id` bigint(20) NOT NULL AUTO_INCREMENT,
      `branch_id` bigint(20) NOT NULL,
      `xid` varchar(100) NOT NULL,
      `context` varchar(128) NOT NULL,
      `rollback_info` longblob NOT NULL,
      `log_status` int(11) NOT NULL,
      `log_created` datetime NOT NULL,
      `log_modified` datetime NOT NULL,
      PRIMARY KEY (`id`),
      UNIQUE KEY `ux_undo_log` (`xid`,`branch_id`)
    ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;
  1. 开启逻辑的分布式事务开关 img_2.png

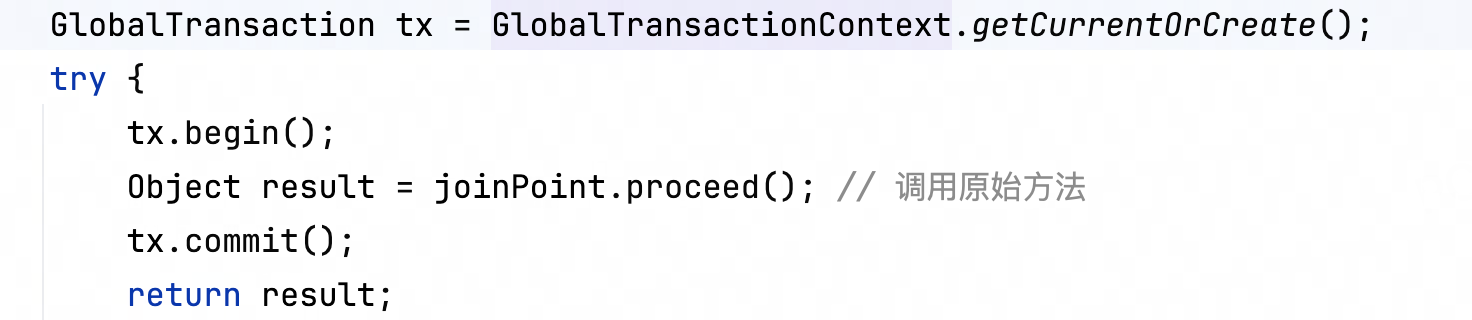

  2. 开启分布式事务的逻辑在执行时会触发seata全局事务，如下图所示： img_3.png

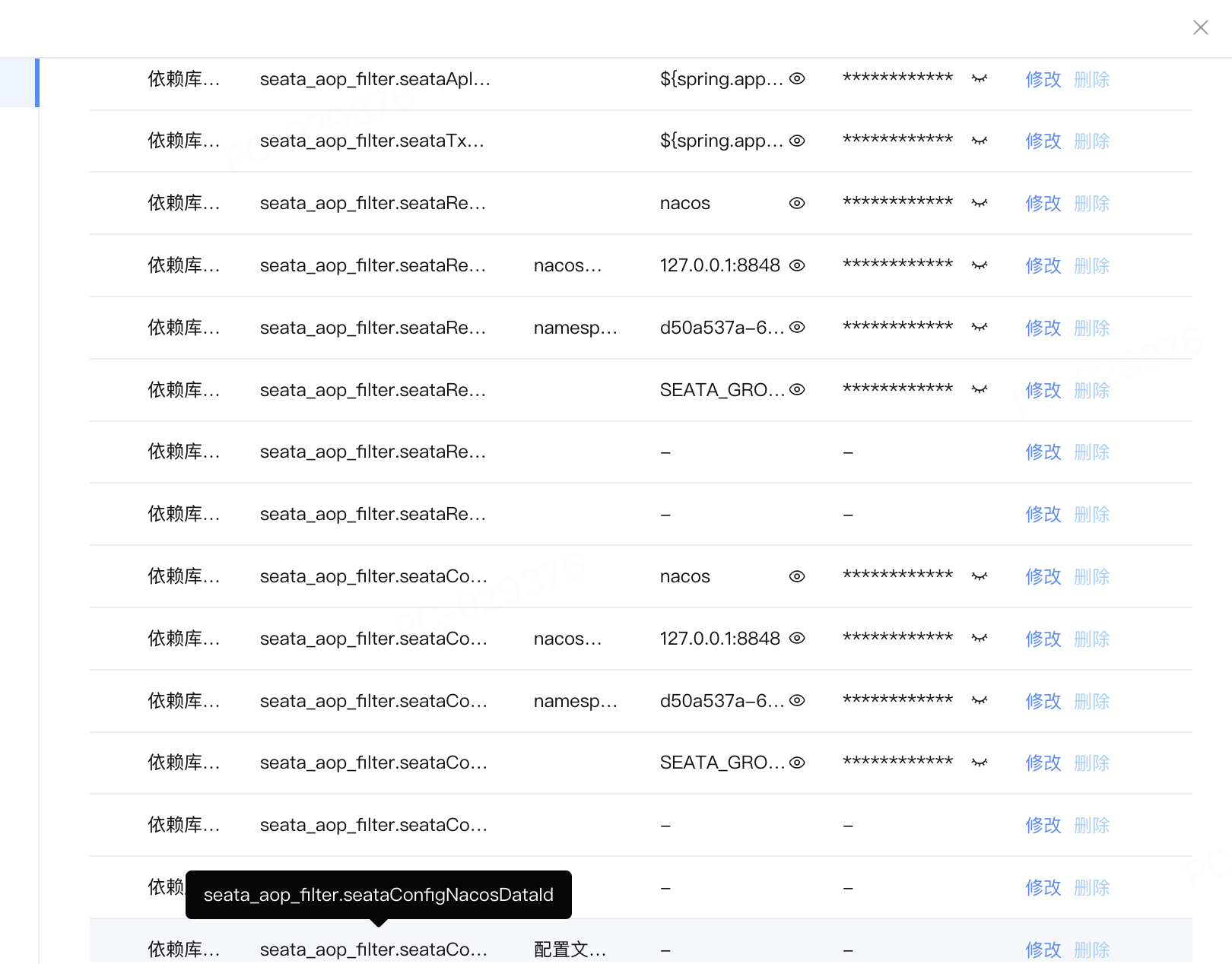

  3. 应用配置中，配置seata和nacos信息。下图为示例，等同效果：
declarative
seata:
  application-id: ${spring.application.name}
  # seata 服务分组，要与服务端配置service.vgroup_mapping的后缀对应
  tx-service-group: ${spring.application.name}-group
  registry:
    # 指定nacos作为注册中心
    type: nacos
    nacos:
      server-addr: localhost:8848
      namespace: d50a537a-65ce-4c85-8b6f-e05a2518f1f4
      group: SEATA_GROUP
  config:
    # 指定nacos作为配置中心
    type: nacos
    nacos:
      server-addr: 127.0.0.1:8848
      namespace: d50a537a-65ce-4c85-8b6f-e05a2518f1f4
      group: SEATA_GROUP

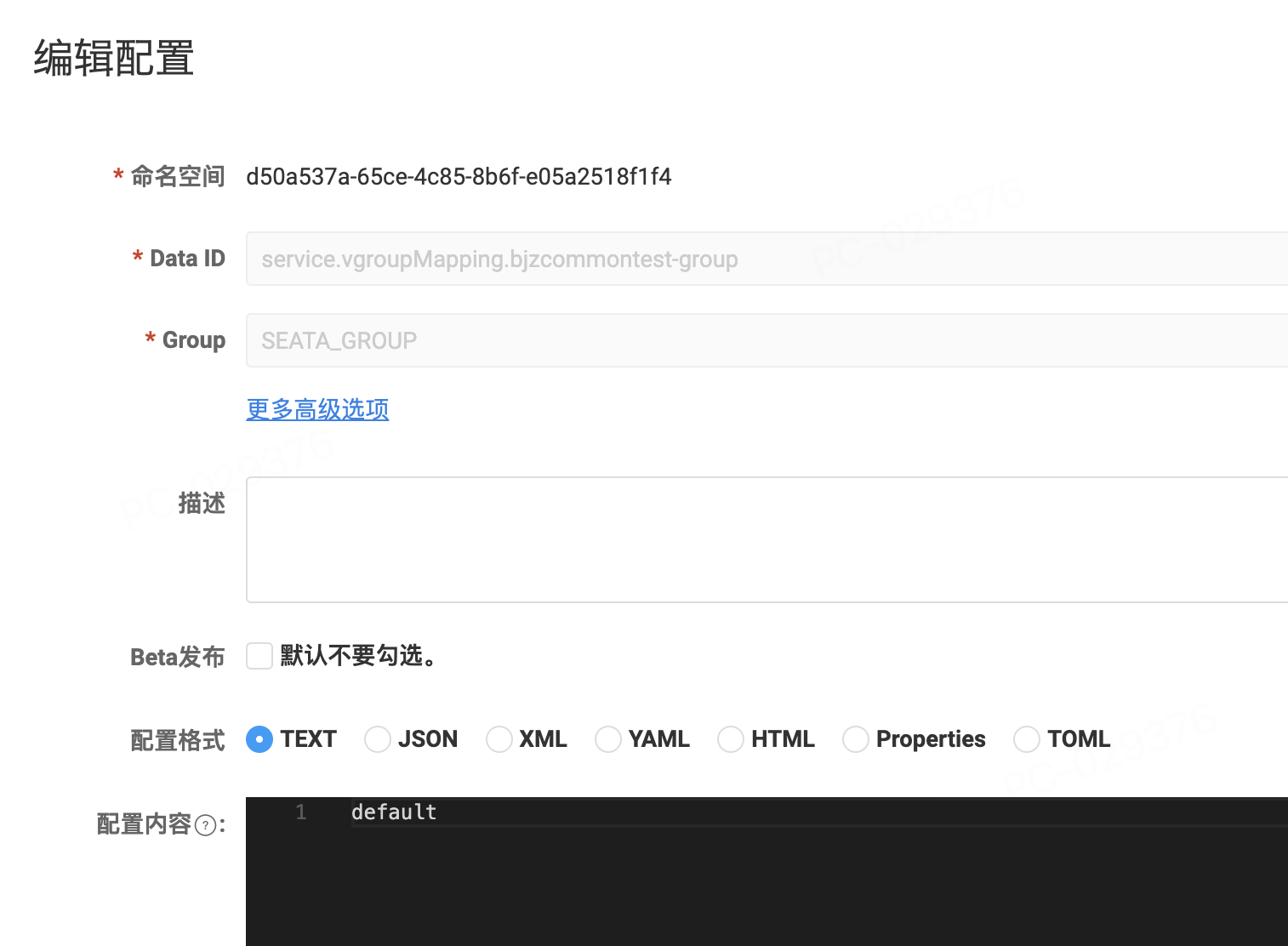

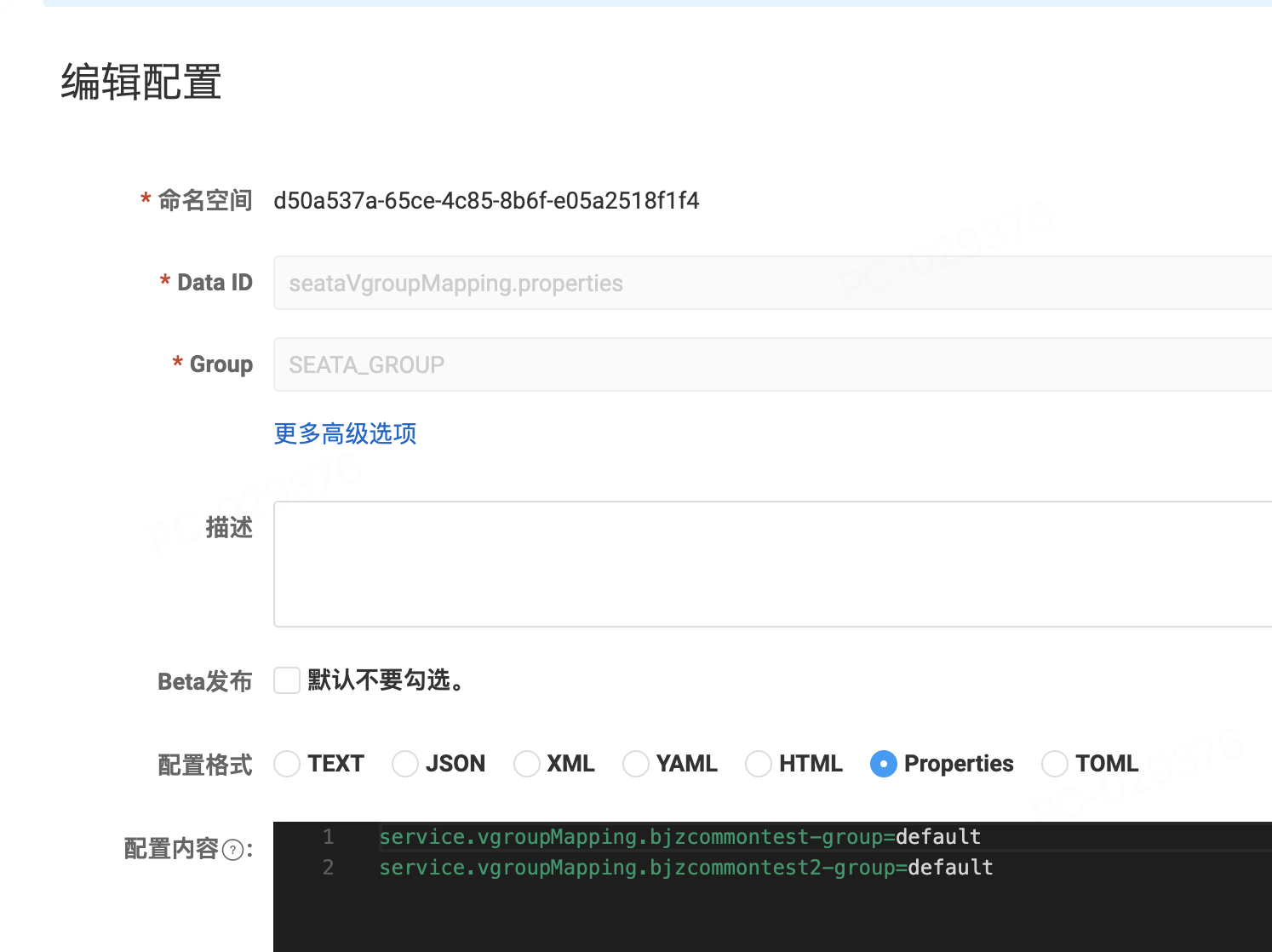

  1. seata所需的VgroupMapping可以直接配置在nacos配置中心，如图1。也可以按照图2配置properties文件，再将dataId配置在应用配置中的dataId参数中。 img_5.pngimg_6.png

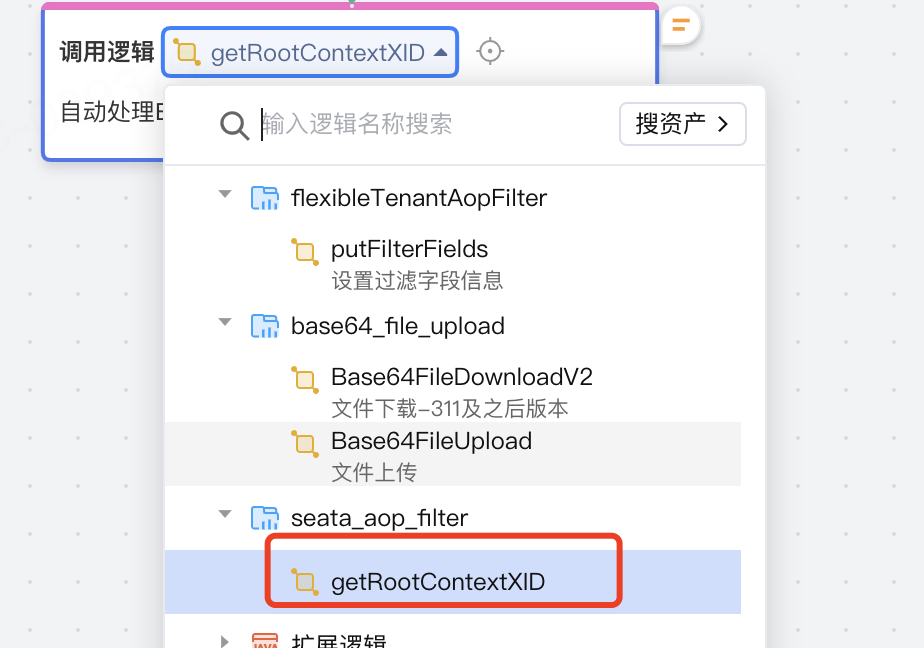

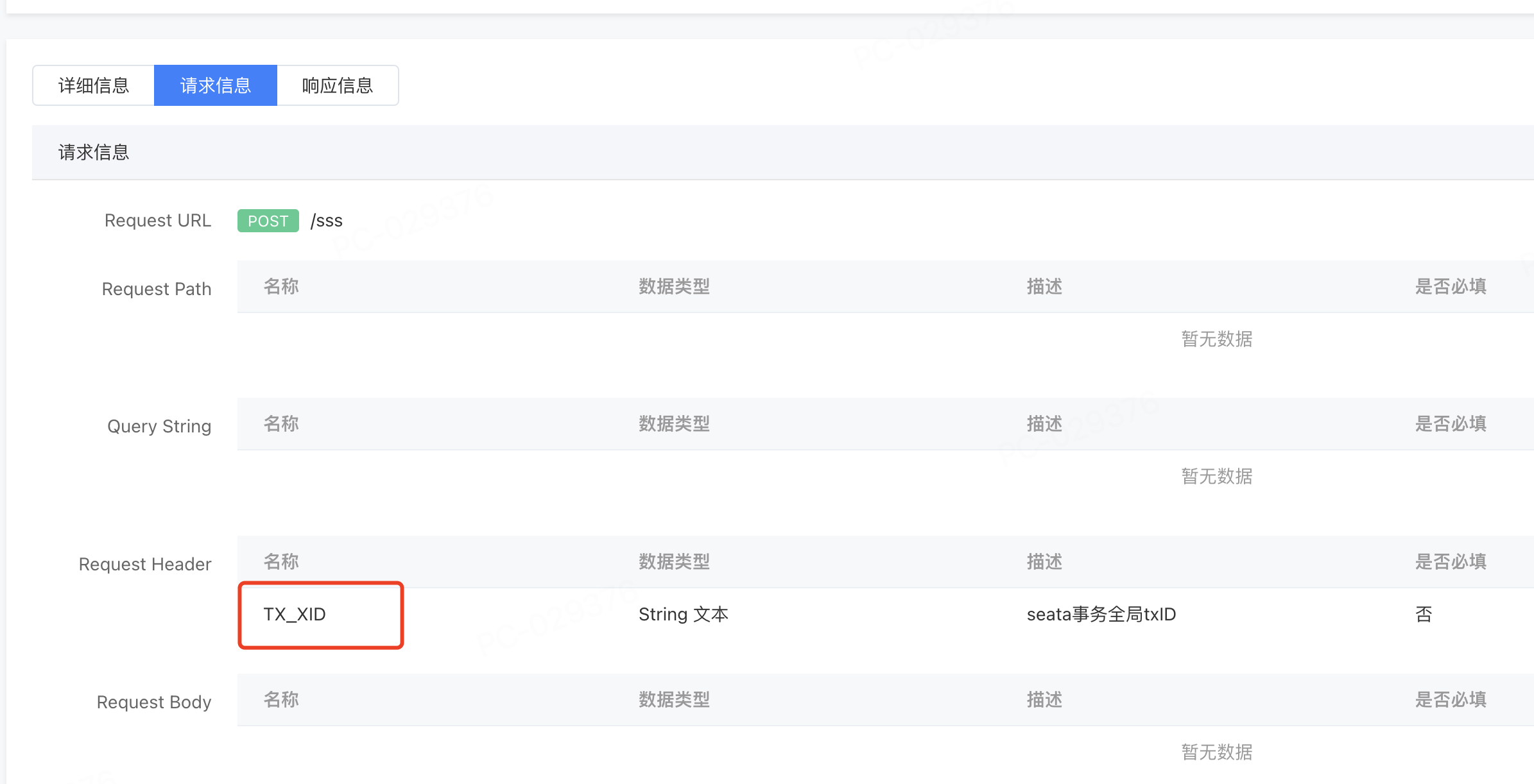

  2. 在主事务中调用微服务时，使用nacos连接器。nacos连接器是http协议，因此需要在api定义中新增header名称为TX_XID。在调用这个API时，set header信息。通过本依赖库获取。 img_7.pngimg_8.png 前端调用使用custom-filter，后端调用使用custom-backend-remotecall-filter，用于给API请求统一修改header。

7.主事务应用和分支事务应用都需要引入本依赖库，并配置应用配置。仅主事务业务需要开启分布式事务注解。
